设备与生产能力

西武M50B线材EDM机用于根据编程的二维和锥形轮廓切割导电材料。细线电极穿过工件，而数控系统控制X、Y、U和V轴。

这使得设备能够加工直线型以及斜面、锥形和偏置几何形状。当程序包含多个独立开口或需要在较长周期内重新穿线时，自动线材穿线还支持持续加工。青武的线材EDM系列包含自动送线功能，旨在支持持续精密处理。

该车间加工的典型工件包括：

• 精密模具插入件和模具芯
• 冲孔和模具组件
• 连接器模具组件
• 工具钢板
• 硬质合金工具组件
• 狭窄的缝隙和小开口
• 复杂的内部和外部轮廓
• 需要锥形切割的部件
• 热处理后的精密部件

线材电加工对于传统铣削工具难以触及的特征尤为有用。它可以在不对工件施加大量切削载荷的情况下，实现封闭的内部型材、窄型、锐利的型面过渡和细致的轮廓。

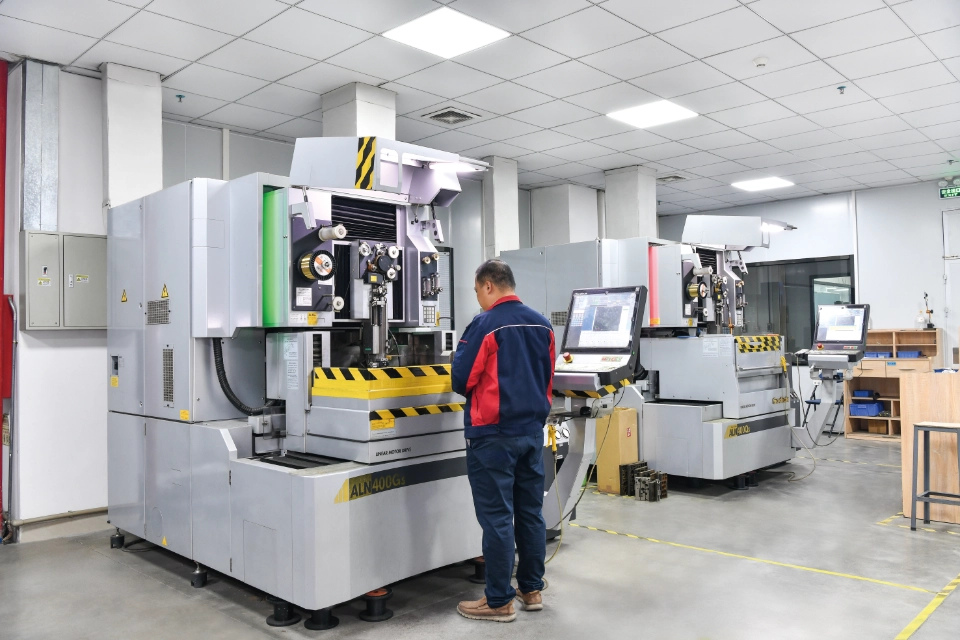

多机车间容量

同一生产区布置多台线丝电加工机，允许不同部件、腔体、切割阶段和生产批次并行加工。

机器分配的规划遵循：

• 工件材料与厚度
• 配置文件复杂度
• 所需的尺寸公差
• 钢丝直径与切割策略
• 表面处理要求
• 粗剪和精加工的数量
• 订单数量与生产进度

对于需要更高尺寸一致性或更细表面的部件，加工程序可能包括先进行一次主切削，随后进行多次修整切削。每次通过都使用受控偏移和排放设置，逐步优化轮廓并减少表面不规则。

车间布局还允许操作员监督多台机床，准备下一个工件，检查线材状况，并在其他程序继续运行时审查加工进度。

在我们制造过程中的角色

线材电加工已整合进我们的模具和精密零部件制造流程，而非作为独立的外包操作。编程、工件准备、定位、切割、清洗和检验均由我们内部生产团队协调。

一个典型的流程可能包括：

1. 工件的CNC粗加工
2. 需要时进行热处理
3. 表面或圆柱磨削
4. 起始井准备
5. 西武线材电刻切割
6. 轮廓与尺寸检验
7. 抛光、安装或最终组装

对于模具和模具部件，通常在热处理后进行线材EDM。这使得硬化工具、钢或碳化物零件能够切割至最终型材，而无需依赖重型机械切削。

工厂内配备多台西武M50B机，也有助于工程、电子加工、研磨和质量团队直接协调。线材偏移、锥度设置、切割余量、夹具位置和修整切割条件可根据实际检查结果进行调整。

展出的西武M50B机器是我们工厂精密模具和零部件生产能力的一部分。实际加工性能取决于工件材料、厚度、线材规格、型材几何形状、切削顺序、夹具状况和图纸要求。
