详细介绍

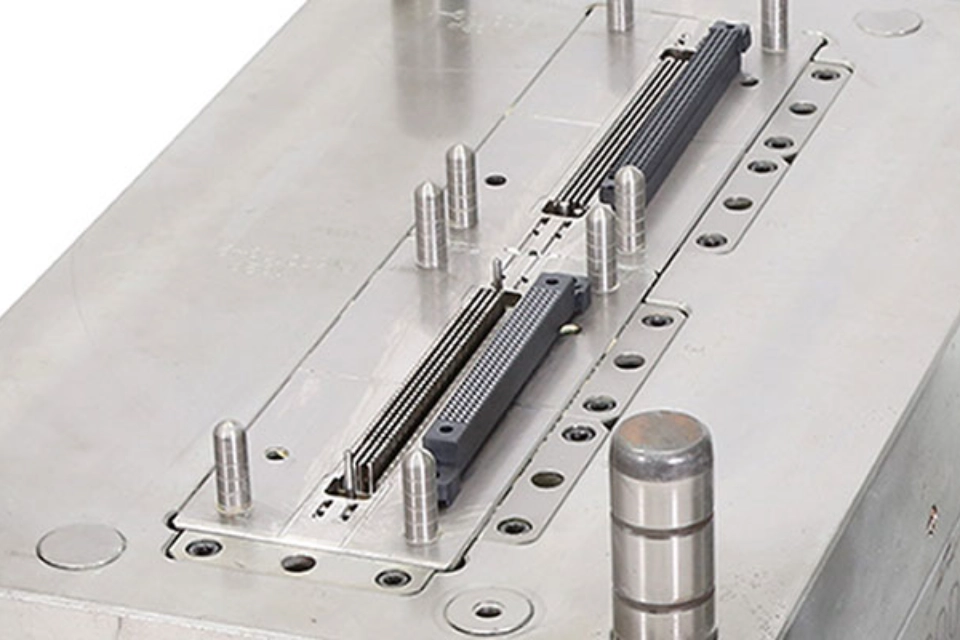

这套长条形连接器注塑模具专为高密度背板信号传输连接器壳体开发。模具采用一体式超长单腔镶件结构，内部布置大量均匀分布的微型细针芯，用于在成型后的黑色长条连接器壳体上形成高密度圆形端子孔。

加长型线性流道系统可优化熔体在整个长条薄壁工件长度方向上的压力分布，有助于改善长条产品两端常见的填充滞后、收缩不均及翘曲问题。

型腔周围配置精密定位导柱，可在模具闭合过程中保持稳定对中，并降低高密度微型针芯因错位或碰撞造成损伤的风险。

完整的超精密制造流程重点控制微型结构精度。高密度微细针芯及针孔轮廓采用微细慢走丝和精密电火花成形加工，以提高针芯直径、孔位及间距的一致性。

模具钢经过真空淬火及回火热处理，以提升表面硬度、耐磨性及长期生产稳定性。随后通过多级精密磨削及镜面抛光，减少针孔周围微小毛刺，改善脱模效果，并降低细长连接器壳体在顶出过程中的弯曲和表面损伤风险。

对于玻纤增强 LCP、PA66 等耐高温工程塑料成型，可根据项目需求在针芯镶件表面增加 PVD 耐磨或耐腐蚀涂层，以提升高密度微结构区域的长期使用性能。

所有模具镶件、导柱及模架零部件在装配前均经过 CMM 三坐标测量检测，对针芯平行度、型腔平面度以及整体尺寸一致性进行控制。

支持根据客户 2D/3D 工程图纸或连接器实物样品进行全面定制开发。型腔长度、针位密度、模具钢材等级及表面处理方式均可根据日产能、塑料材料及目标模具寿命要求进行调整，以满足长条形高密度服务器背板连接器的精密批量生产需求。
