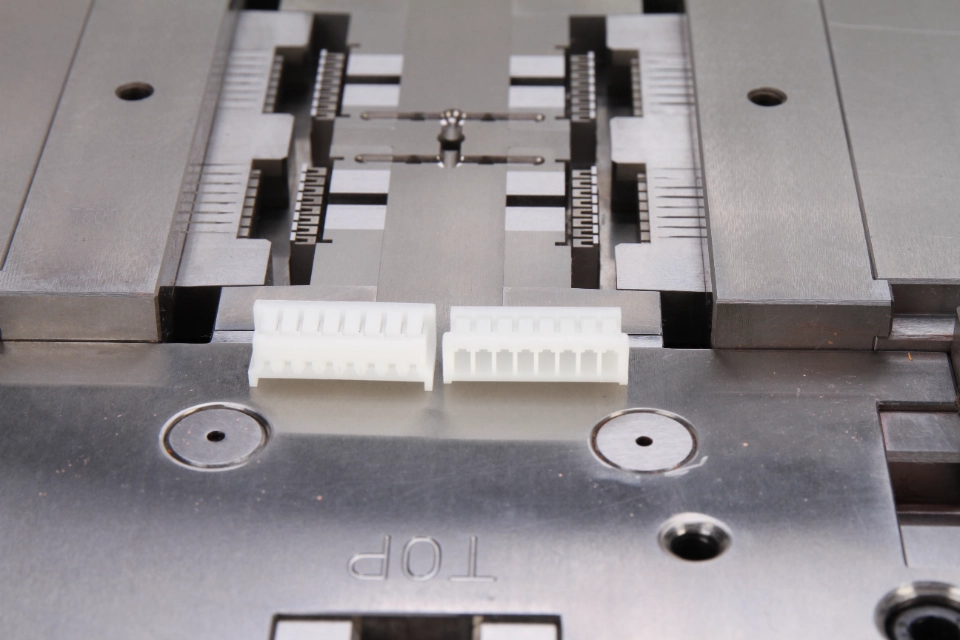

这套匹配的公母连接器模具设计用于多排细针微型电子连接器。模具芯配备滑动芯芯，用于处理连接器壳体的侧面凹槽结构，避免在抛壳时产品变形。中央密集的微槽腔精确形成一排排微小的端子定位孔，确保公母连接器对间针间距一致和组装匹配精度。优化的平衡流管系统解决了薄壁小塑料零件的填充不均匀问题，有效防止了短切、毛刺和批量生产中的尺寸偏差。

全精密制造流程严格控制微特征精度：复杂的细针槽轮廓通过微型沉克式EDM和丝线EDM完成;模具钢经过真空热处理以提高硬度和耐磨性;多阶段精密研磨和镜面抛光消除微小空腔周围的锐利边缘，实现平滑脱模。可选的PVD涂层可应用于空腔表面，以增强对玻璃填充PA和LCP工程塑料的耐腐蚀性。

所有模具插入件、滑块和模具基座组件在模具组装前均通过完整的三字三尺码坐标测量检查，以确保公母模具半部的精度匹配。我们完全支持基于客户二维/三维图纸或实体连接器样品的定制开发。空腔布局、滑轨机构设计、模具钢级和表面处理可根据日产量、塑料材料和使用寿命需求调整，满足微型多针电子连接器的高精度量产需求。
