定制多腔PFA流体管线接头注塑成型

详细介绍

该多腔注塑模具经过专业定制，适用于全系列PFA流体接头，充分适应PFA的高熔粘度、高化学惰性和高成型温度特性，有效解决PFA典型的成型缺陷，如明显焊缝、螺纹收缩和透明部件雾霾。

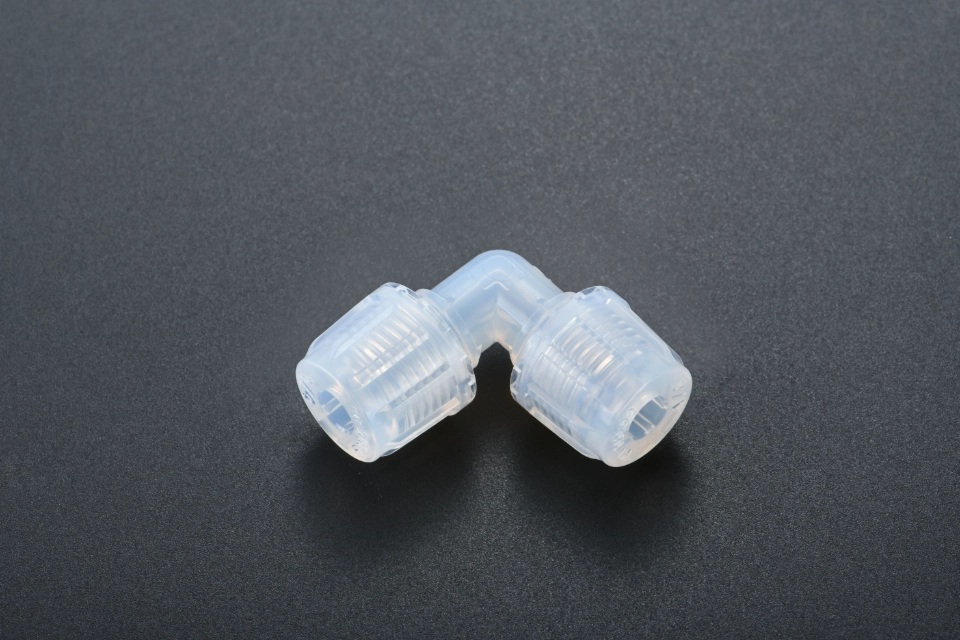

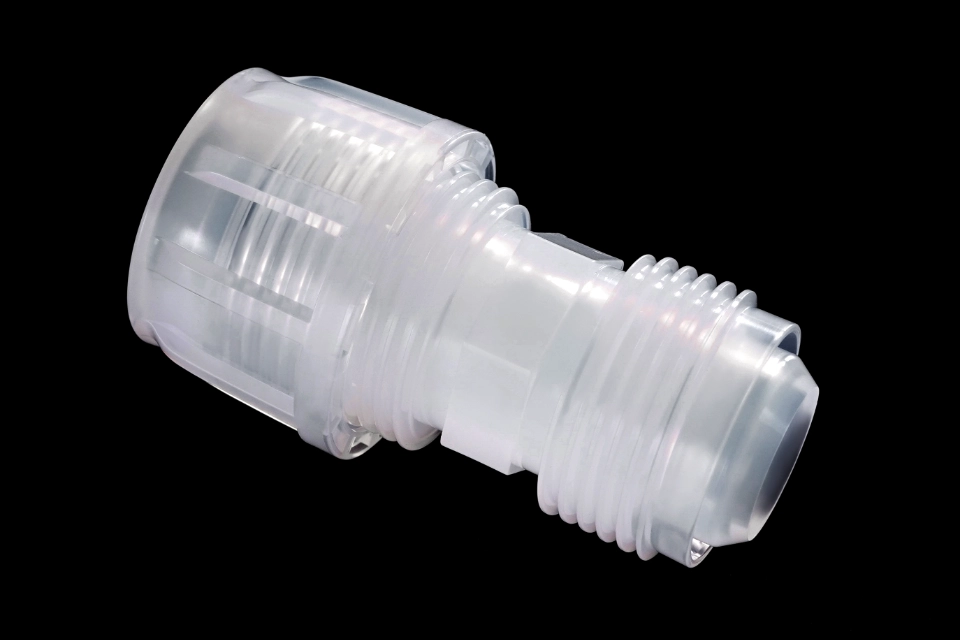

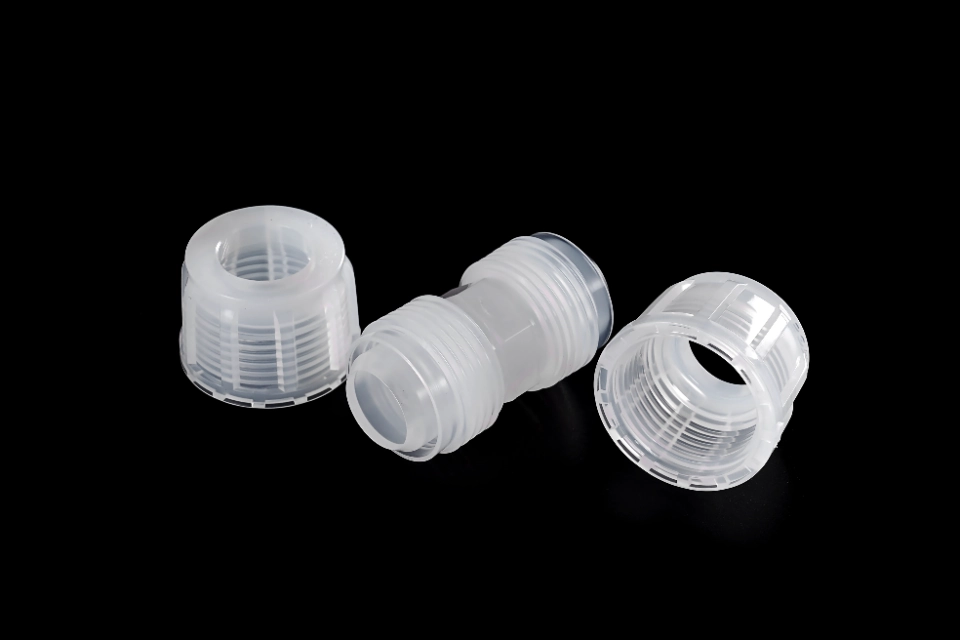

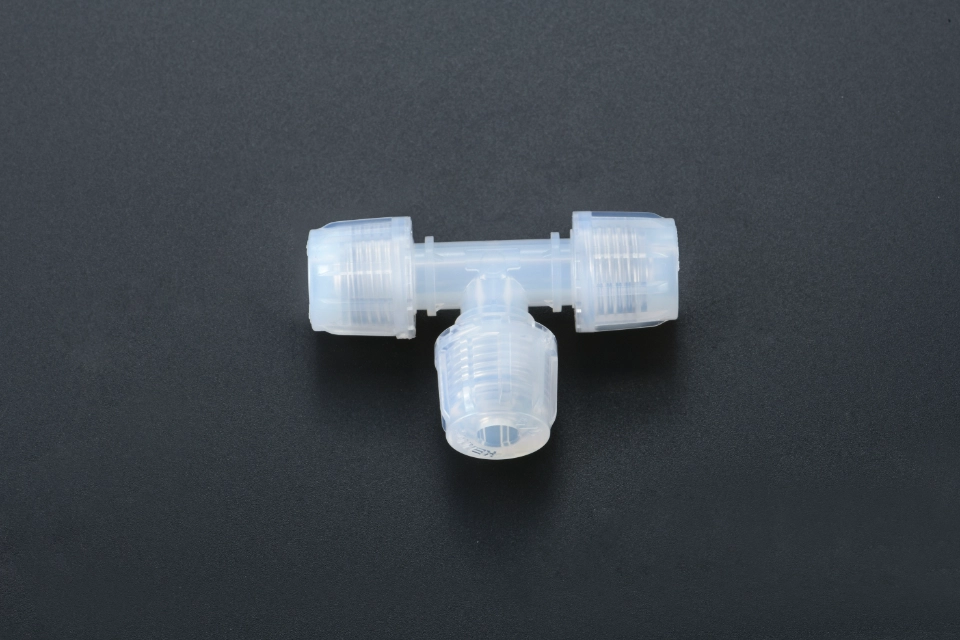

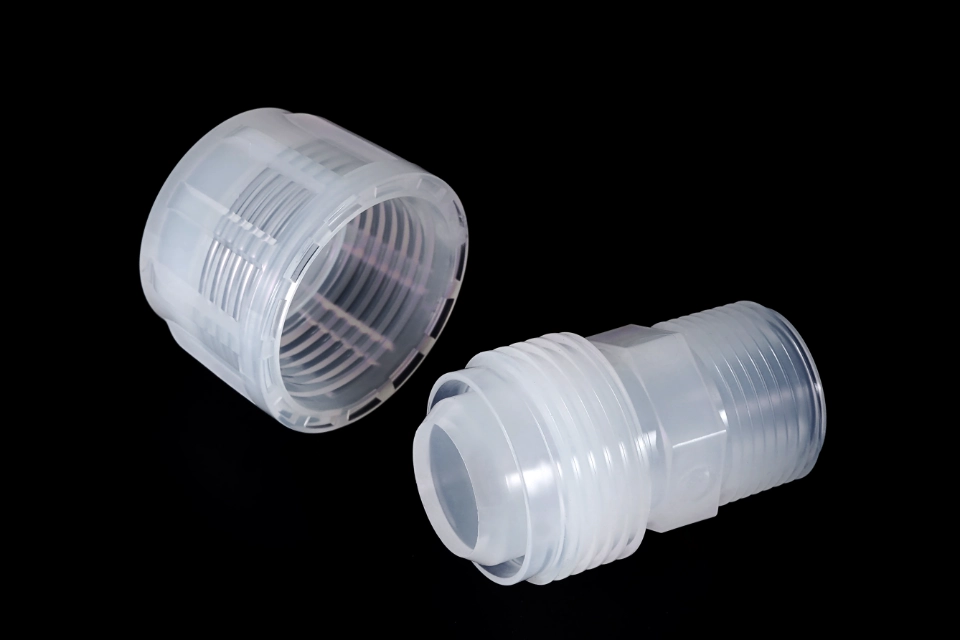

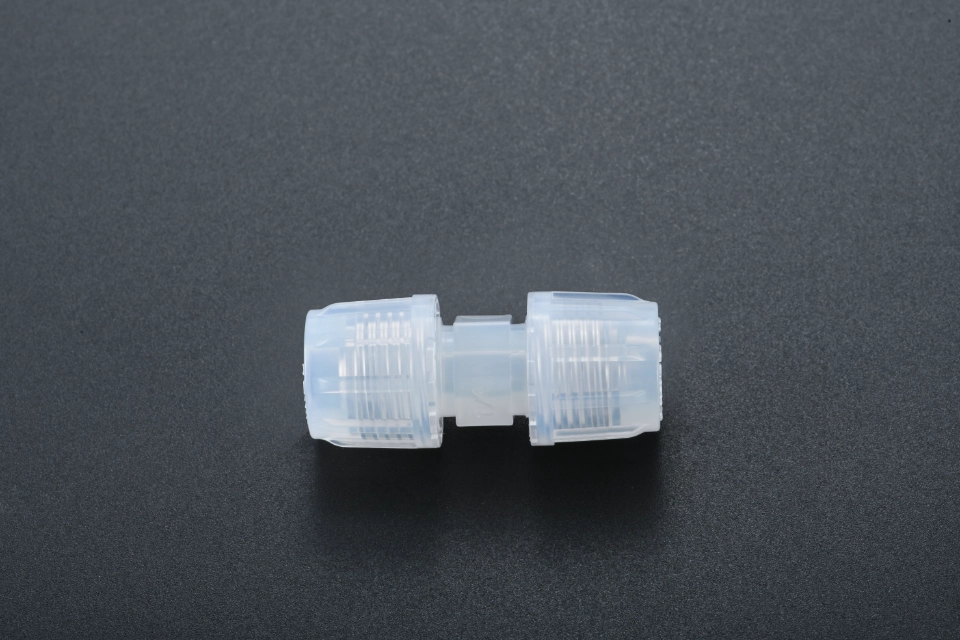

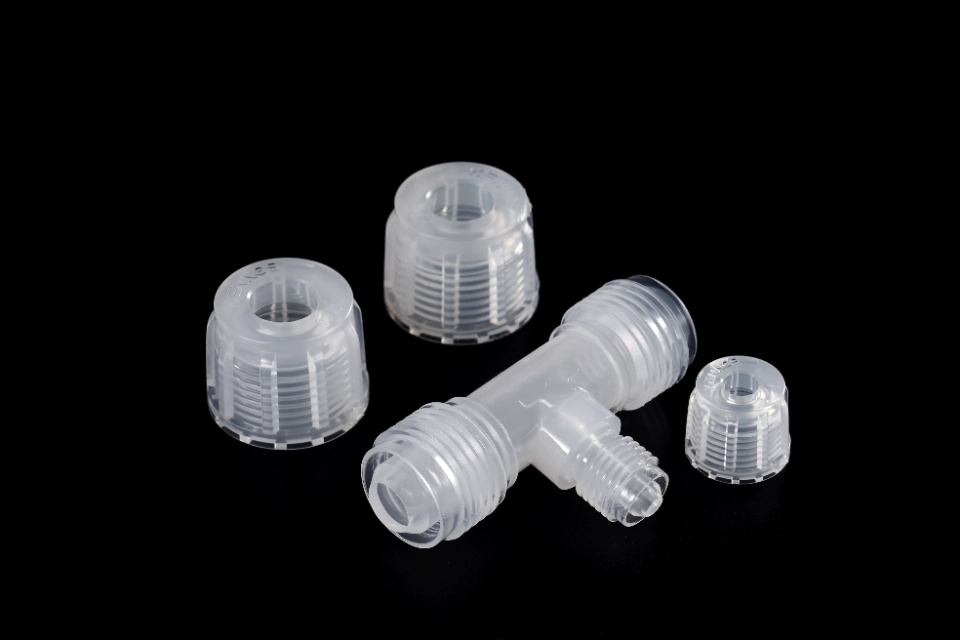

分体固定移动两板模具采用对称多排可更换腔体布局，实现同时生产图中所示所有配件：直接头、90°弯头接头、多种尺寸的T型三向连接器。每个多角度复杂管道接头腔都是独立嵌入式插件，便于快速拆卸、更换和深度残留清理。所有成型表面均采用多级高光泽抛光，配合PFA高温熔化状态，大幅减少表面流痕和管道内死角，消除了成型后的二次去毛刺和抛光工艺。

每个腔体都布置了独立分布式冷却管道，以精确控制连续高温PFA注塑成型中的模具温度，有效抑制螺纹截面的不均匀收缩、弯曲弯头壁的变形以及三向分支端口的尺寸偏差。内置精密互锁滑套锁块在长周期高温批量生产下保持稳定夹紧力，避免细线和薄壁连接端闪光，并在循环氟聚合物高温加工下延长模具使用寿命。

完整的精密加工工作流程

五轴数控粗铣用于模具基底轮廓和复杂多角度管道腔粗成型
真空应力缓解热处理，稳定钢硬度并减少长期高温PFA成型下的热变形
精密表面磨削以控制模板平整度和平行度，控制在±0.002毫米内
Sinker EDM 和 Wire Cut WEDM 适用于超细线、弯曲弯头和三向分支轮廓设计
多级高温耐光泽抛光，优化于PFA熔体流动性
可选防腐蚀表面涂层，兼容高纯度工业和医用PFA原料

所有模具芯、腔体和结构部件均完成完整的三维坐标测量检查，以满足严格的高纯度流体绘图公差标准。支持基于PFA配件样品或工程图纸的全面定制：空腔数量、模具钢级、冷却回路布局和抛光等级可根据PFA纯度等级、化学流体耐阻要求及日产能力进行调整。模块化多腔布局大大提升了成型效率，同时统一了所有PFA流体管线接头的螺纹密封精度、管道透明度和可更换尺寸一致性。

规格表

项目	详情
产品名称	定制多腔PFA流体管线接头注塑成型
核心结构	分体固定与移动模具板、对称可更换多排多腔布局、独立可更换PFA装配腔内衬片、多方向滑套下切芯拉动、精密互锁锁机构、全分布独立分段冷却流通道、四根重载导针定位柱
加工公差	±0.002毫米几何公差（平整度、平行性、螺纹孔和弯头薄壁轮廓精度）
可选的模具钢	高温氟塑料专用H13、STAVAX耐腐蚀预硬化模具钢
制造工艺	五轴数控铣削、精密表面磨削、沉克式EDM、丝切WEDM、真空应力缓解热处理、PFA专用高光泽抛光，可选防腐蚀涂层
产品优势	根据PFA管道配件定制2D/3D图纸，PFA优化抛光腔体以削弱焊缝线并消除流痕，独立均匀冷却以抑制螺纹收缩和弯头变形，可拆卸插入件以实现快速规格切换，稳定滑套锁定以避免微牙闪光，高温耐腐蚀成型结构，高量多腔量产透明氟聚合物流体连接器
应用领域	PFA弯头/三通/直线管道连接器注塑成型、半导体高纯度流体输送系统、生物制药腐蚀性液体管道项目、实验室化学实验流体电路接头、新能源工业超净流体设备零部件
