详细介绍

该多腔注塑模具专为全套PFA胶囊滤芯主缸、双端口端盖和定位密封底座定制，充分优化PFA的高熔粘度、卓越的耐化学性和高纯度生物相容性，消除典型PFA成型缺陷，包括轴壁不均收缩、焊缝线条和端口螺纹尺寸偏差。

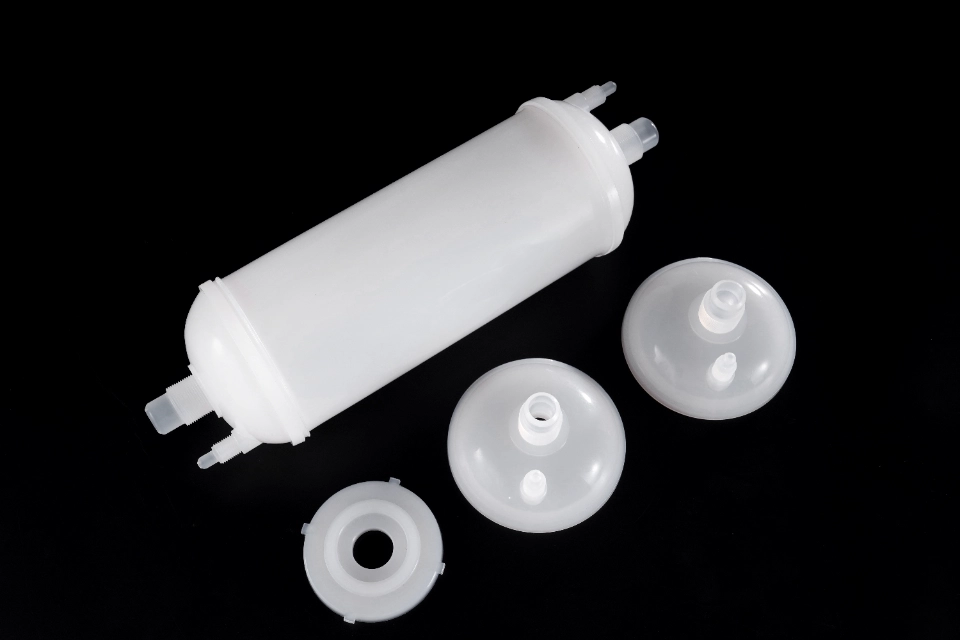

分体固定移动两板模具采用对称多行腔体布局，以提升图中所有组件的单周期输出：长圆柱形滤芯主壳体、两种双端口端盖和固定定位密封底座。每个圆柱形组件腔体都是独立嵌入的嵌入式内嵌件，便于快速拆卸、更换和深度无残留清洁。所有成型表面均经过多阶段高光泽抛光，针对PFA高温熔炼特性，去除微毛刺和内部流体死角，无需二次成型后修整。

每个腔体都布置了独立分布式冷却管道，以精确稳定连续高温PFA注塑成型中的模具温度，有效抑制了长圆筒轴向弯曲、薄帽壁变形和螺纹口变形。内置精密互锁滑块在长周期高温批量生产下保持稳定夹紧力，防止薄筒边缘和微螺纹口结构的闪光，并在循环氟聚合物模具下延长模具使用寿命。

完整的精密加工工作流程

1. 五轴数控粗铣用于模具底线和长圆柱形滤芯腔粗成型
2. 真空应力缓解热处理，稳定钢硬度并减少长时间高温PFA成型下的热变形
3. 精密表面磨削以控制模板平整度和平行度，控制在±0.002毫米内
4. Sinker EDM 和 Wire Cut WEDM 用于超细螺纹端口、薄盖壁和阶梯式定位环轮廓
5. 多级高温耐光抛光与PFA熔融流动性相结合
6. 可选防腐蚀表面涂层，兼容高纯度医用和半导体PFA原料

所有模具芯、腔体和结构部件均完成完整的三维坐标测量检查，以满足严格的高纯度流体过滤设备设计公差标准。支持基于PFA胶囊滤芯样品或工程图纸的全面定制：腔体数量、模具钢品等级、冷却回路布局和抛光等级可根据PFA纯度等级、化学流体耐阻要求及日产能进行调整。对称多腔布局大大提升了成型效率，同时统一了完整PFA胶囊滤芯组件的密封精度、壁厚一致性和化学惰性。
