详细介绍

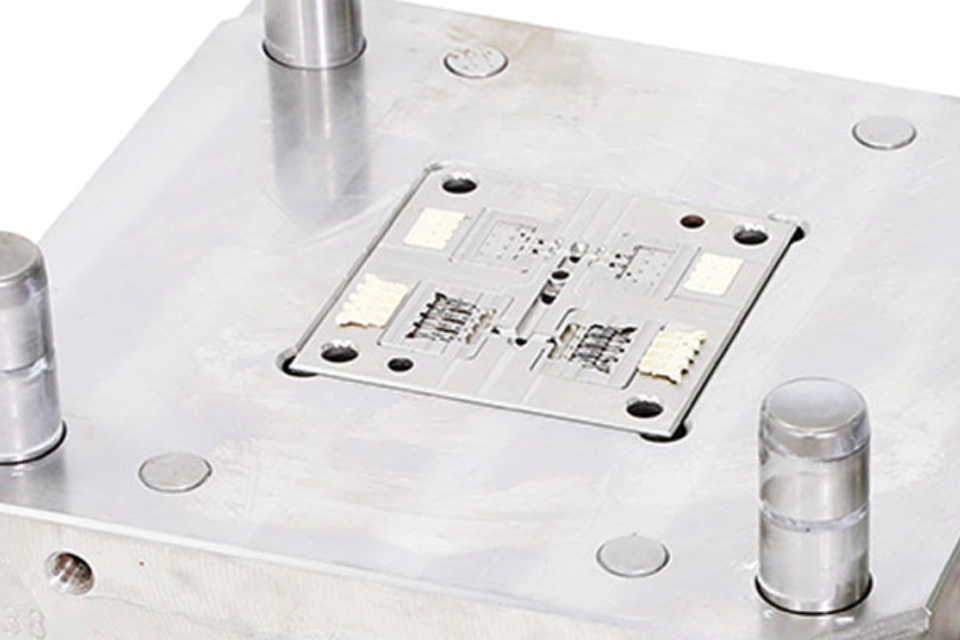

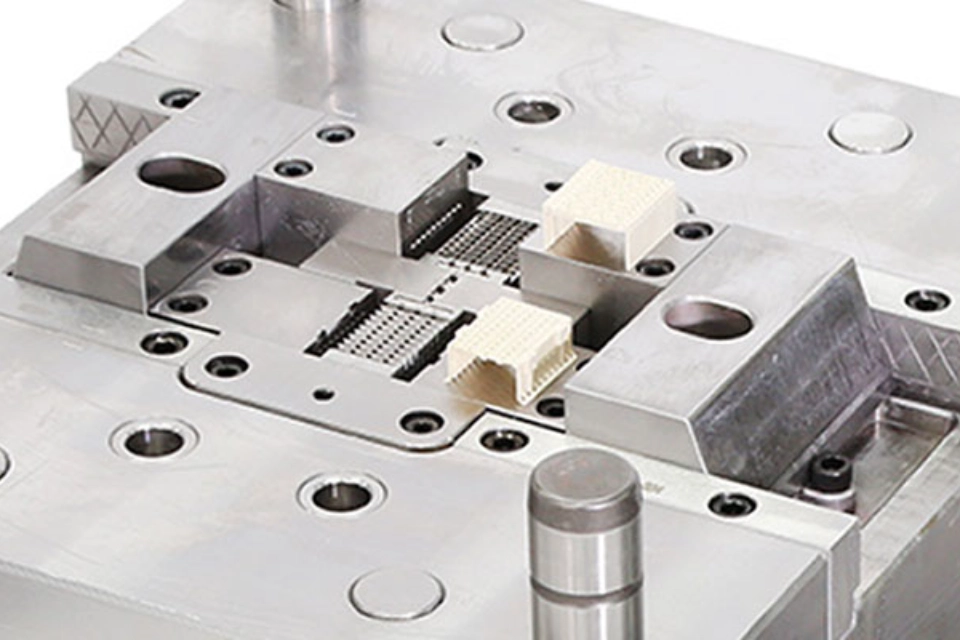

这款4腔分体模具组采用2×2对称矩阵腔布局，用于小型多端子电子连接器。固定模具半部采用可拆卸独立腔体插入件，允许单独更换单个损坏的模具，而无需对整个模具进行大修，大大减少了维护时间和成本。可移动模具板配备匹配的顶出结构，以提供均匀的脱模力，防止超薄连接器塑料部件弯曲或变形。

集成的贴合冷却电路带有黄铜水连接器，嵌入模板内部，迅速散热，缩短循环时间并稳定收缩速率，有效消除微型薄壁产品的变形和沉陷痕迹。加固的大直径导针孔和精密互锁定位块确保模具闭合时的高重复性，避免高注出压力下的闪光和尺寸偏移。红色行程限制组件作为安全停止装置，用于稳定连续自动化生产过程中模具开合的冲程。

完整的超精密制造流程符合电子模具标准：复杂的微针槽轮廓通过微型墨槽EDM和丝线EDM加工，以确保微米级针距公差;模钢经过真空淬火和回火热处理，以增强对玻璃填充PBT、PA66和LCP的硬度和耐磨性;多阶段镜面抛光去除微小腔体周围的微小磨盘，实现平滑无瑕疵的脱模。可选的PVD硬涂层可应用于空腔内衬件以延长模具使用寿命。

所有模具插入件、导向组件和模具基座在组装前均通过完整的三字三空间测量坐标测量检查，严格控制销钉同心度、腔体平整度及模具闭合匹配间隙。我们完全支持基于客户二维/三维工程图纸或物理连接器样品的定制开发。空腔布局、针脚密度、模具钢级和表面处理可根据日产能、塑料材料特性和目标使用寿命调整，满足微型电子信号连接器的高量精度生产需求。

规格表
