详细介绍

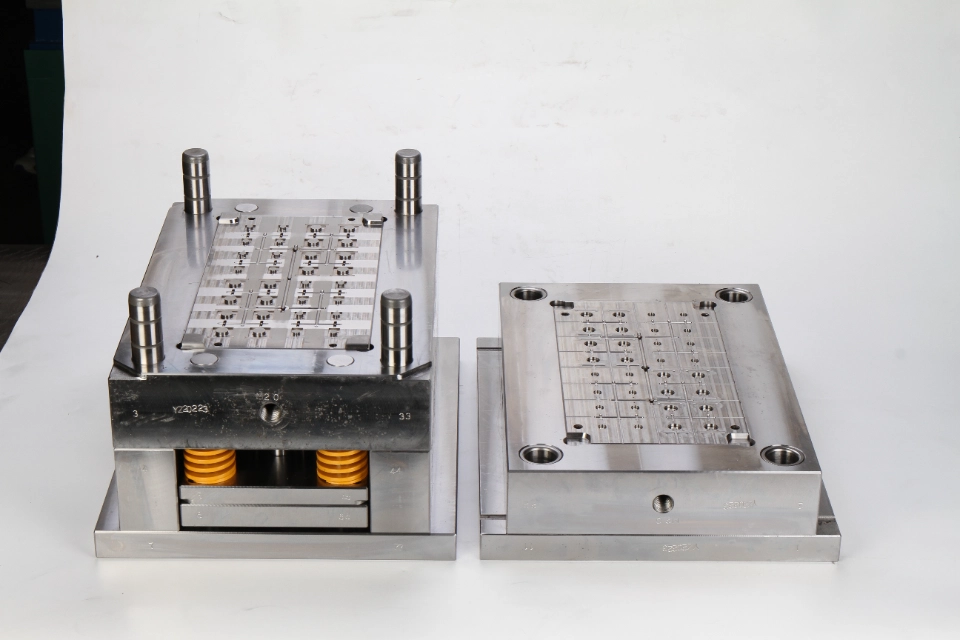

这款高产率分体模具组拥有32个独立的小腔体，排列成整齐的4行×8列矩阵，相比低腔模，每批成型的产量大幅提升。固定模具板配备了完整的腔体嵌件和板下集成的黄色弹簧抛出组件，能够均匀输出弹壳力，防止在脱模过程中弯曲或刮伤超薄微型连接器部件。可移动模具板配备匹配成型插入件，配备中央平衡滑道系统，确保32腔的熔体填充速度和压力一致，消除尺寸公差不一致、凹痕和变形。

固定模具半部安装了四个超大多级导向柱，实现高刚性反复闭合，有效避免高注塑压力下的闪光和模具偏移。每个腔体内所有微小的针脚槽轮廓均经过微型沉注式电加工机和线材电织机处理，以保持微米级针距精度，符合严格的电子组装标准。模具钢材经过真空淬火和回火热处理，以增强对玻璃填充PBT、PA66和LCP阻燃塑料的硬度和耐腐蚀性。可选的PVD硬涂层可应用于空腔插入件，以延长模具使用寿命，实现长期连续生产。

所有模具插入件、导向组件和模具基座在组装前都必须通过完整的三尺空间测量（CMM）坐标测量检查，严格控制空腔平面性、销钉同心度和模具闭合间隙。模具序列号刻在模具框架上，便于生产跟踪。我们完全支持基于客户二维/三维图纸或实体连接器样品的定制开发。腔体数量、引脚布局、冷却布局和弹壳行程可根据日产量、塑料材料和使用寿命需求调整，满足微型信号连接器的大批量精密生产需求。

规格表
